RS50机械扫描图像声呐
产品名称：RS50机械扫描图像声呐
产品型号：RS50机械扫描图像声呐
参考价格：30000
产品型号：RS50机械扫描图像声呐
参考价格：30000
- 产品介绍（点击切换为产品介绍）
- 技术参数（点击切换为技术参数）

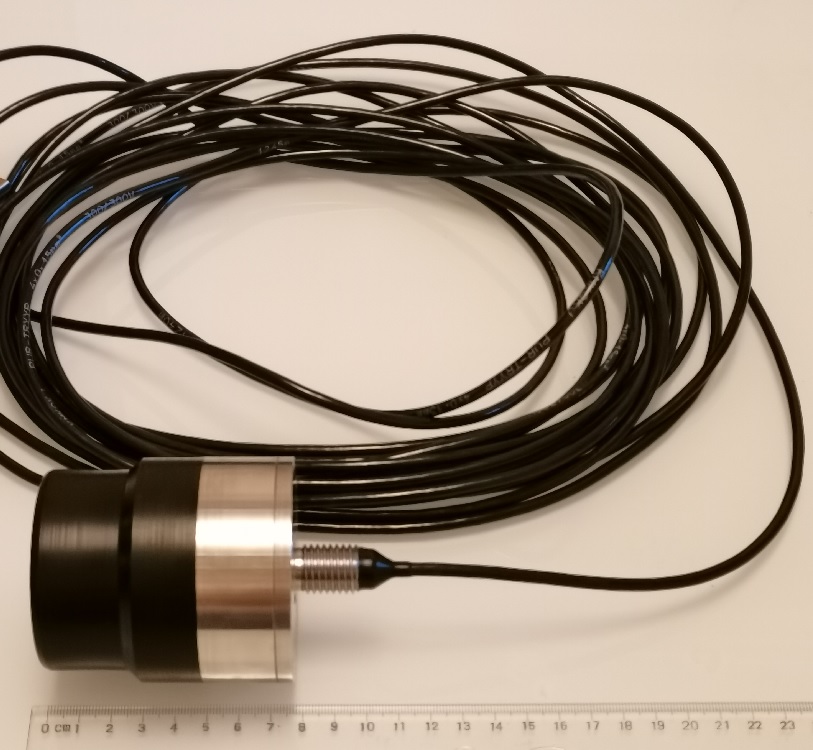

- RS50机械扫描图像声呐是水下单波束旋转扫描图像声呐，可以进行360°旋转扫描或按任意角度进行扇形扫描，测量水下物体的分布情况，主要用于水下物体探测、UUV或船舶的水下避障、水下隧道或岩洞外形测量等。声呐全部电路都集成在壳体内，无需外接其他电路板，测量数据通过RS485（或TTL）串口输出，具有外形尺寸小、重量轻、便于安装的特点。

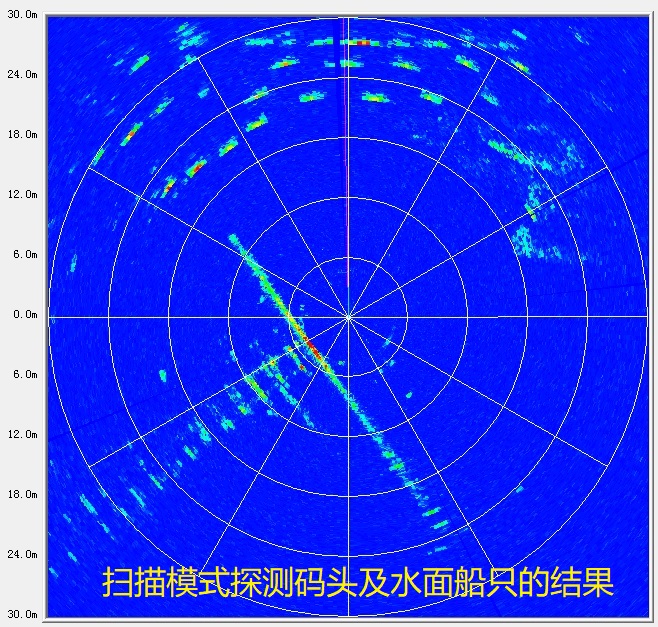

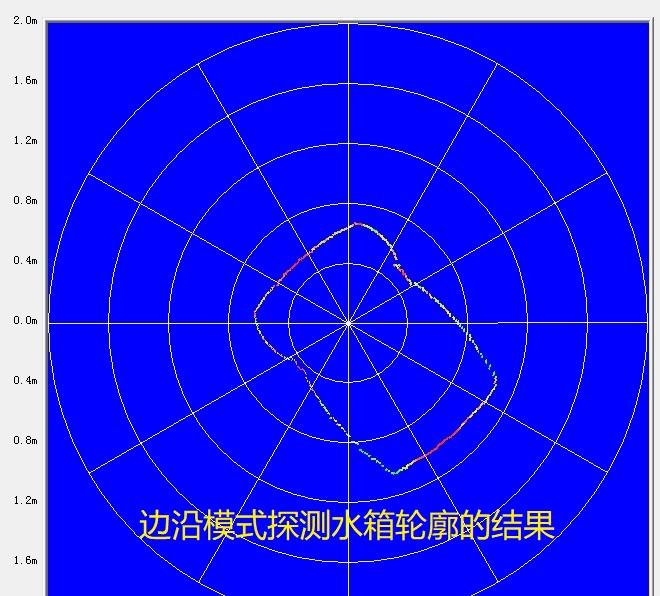

声呐具有扫描模式和边沿模式两种工作模式。扫描模式是传统图像声呐的工作模式，用于扫描水下地形或水中物体的分布情况。边沿模式用于测量水下物体反射边沿的分布情况，每次探测最多可以获得10个水下物体的反射边沿，反射边沿的距离分辨率最高可达1mm，比较适合用于水下隧道或岩洞外形测量、UUV水下避障等。
- RS50机械扫描图像声呐主要技术指标：
1) 探测距离：0.2m～50m；
2) 最大工作深度：200m；
3) 工作频率：833kHz；
4) 水平波束宽度：2°；
5) 垂直波束宽度：20°；
6) 工作模式：扫描模式、边沿模式；
7) 扫描角度范围：360°连续扫描、任意角度扇形扫描；
8) 扫描步进角：0.9°、1.8°、3.6°、7.2°、14.4°；
9) 距离分辨率： 5cm(扫描模式)、1mm或1cm(边沿模式)；
10)数据接口：RS485(可选TTL串口)；
11)串口波特率：256000(扫描模式)，38400/256000(边沿模式)；
12)供电电压：12V±2V；

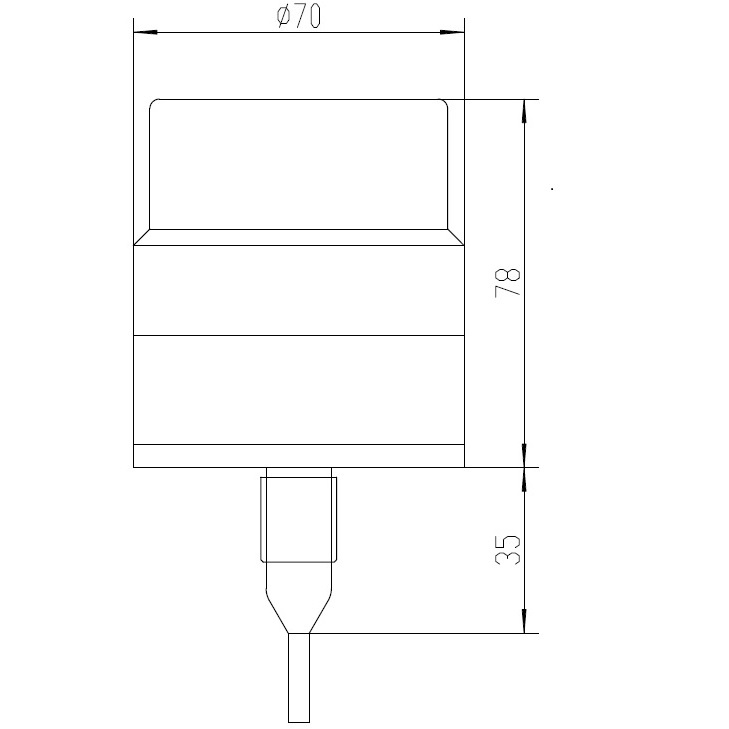

13)主体尺寸：直径70mm，长度78mm；
14)空气中重量：780g±50g(不含电缆重量)；
15)电缆长度：默认长度为10m±1m，可以定制其他长度的电缆。
