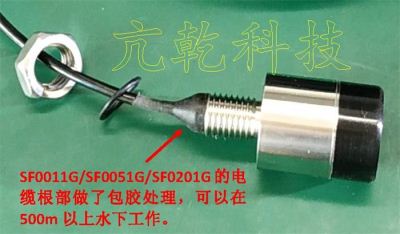

• SF0011G测深仪/避障声纳 产品型号:SF0011G 参考价格:3700元  [在线订购]0.1m~20m量程的单波束回声测距声纳/高度计/测深仪/泥位计,主要用于水下机器人_ROV避障、测深、测高等,也可用于泥位测量,测量盲区小于0.1m,距离分辨率1mm,用串口控制和输出距离数据。电缆根部与安装接头处做包胶处理,防水性能更优越。
产品介绍
技术参数
    该产品主要用于水下机器人避障、测深、测高等,也可用于泥位测量,距离分辨率为1mm。SF0011G增加了串口通信地址,上位机用1个串口就能挂接多个测深仪,用于测量不同方向上的目标距离,特别适合水下机器人全方位避障。产品采用一体化结构,前端黑色部分是聚氨酯包裹的换能器,后端是316不锈钢水密电子舱,全部电路都集成在316不锈钢水密电子舱内,供7V~12V直流电源就能工作,具有体积小、重量轻、测量盲区小、使用方便的特点。电缆根部与安装接头处做包胶处理,防水性能更优越。测量结果为16进制的距离数据,通过RS485串口输出(也可以选择TTL串口)。赠送两套专业的上位机软件,软件可运行在Windows系统的笔记本、平板等电脑上,可以连续测量并记录所测量到的数据,用深度(距离)时间历程曲线或瀑布图的方式进行实时显示。测量结束后,可以进行数据回放。提供串口通信协议,根据串口通信协议可以进行产品二次开发。
SF0011G测深仪主要技术指标:
1) 探测方式:单波束回声探测方式;
2) 探测距离(量程):0.1m~20m(最远探测距离与目标强度及水质相关,初始量程为20m);
3) 距离分辨率:1mm;
4) 探测脉冲宽度:0.01ms~2.5ms(初始值为0.05ms);
5) 工作频率: 350kHz~400kHz(初始值为 378.8kHz);
6) 波束宽度:约 11°;
7) 探测周期:0.1s~5s(初始值为1s);
8) 声速:初始值为 1500m/s(淡水、水温15℃、深度0m 时的声速);
9) 数据接口:RS485,串口通信带地址,上位机1个串口上可挂接多个测深仪,用于测量不同方向上的目标距离;
10)供电:7DCV~12DCV(建议使用电池进行供电);
11)平均功耗:约0.5W;
12)最大工作深度:500m(穿舱安装才能获得较大的工作深度);
13)外壳材质:316不锈钢;
14)主体尺寸:φ34mm×42mm;
15)安装接头:M16 穿舱螺杆,螺杆长20mm;
16)水密方式:O 型密封圈;
17)电缆长度:2m,电缆根部与安装接头做包胶处理(可定制其他长度);
18)重量:约150g(不含电缆重量)。
